Fin du morse au sifflet ! Place aux nouvelles technologies !
Dans le cadre du Brevet Majeur Transmission, j’ai décidé de fabriquer une antenne pour la radio de ma Patrouille ! On a souvent l’image d’une petite antenne, droite, tenant sur un socle, ici rien à voir !
Pour fabriquer cette antenne, il vous faudra :
1. Du câble coaxial (câble TV) environ 3m
2. Deux câbles de cuivre gainés ; 2,70m,
3. 3 dominos électriques,
4. Une prise PL-259,
5. Deux bouts de drisse d’environ 3 mètres chacun.

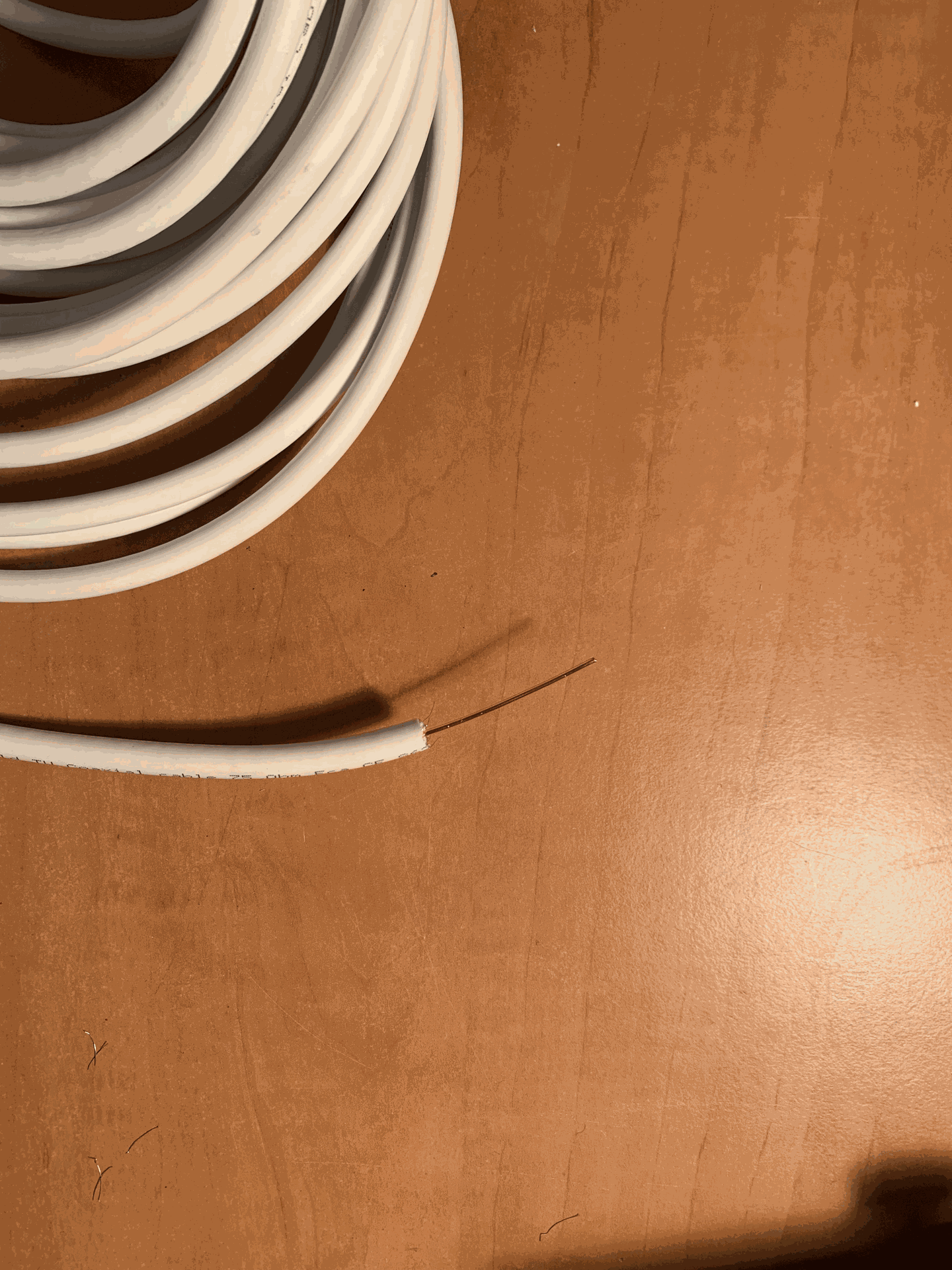

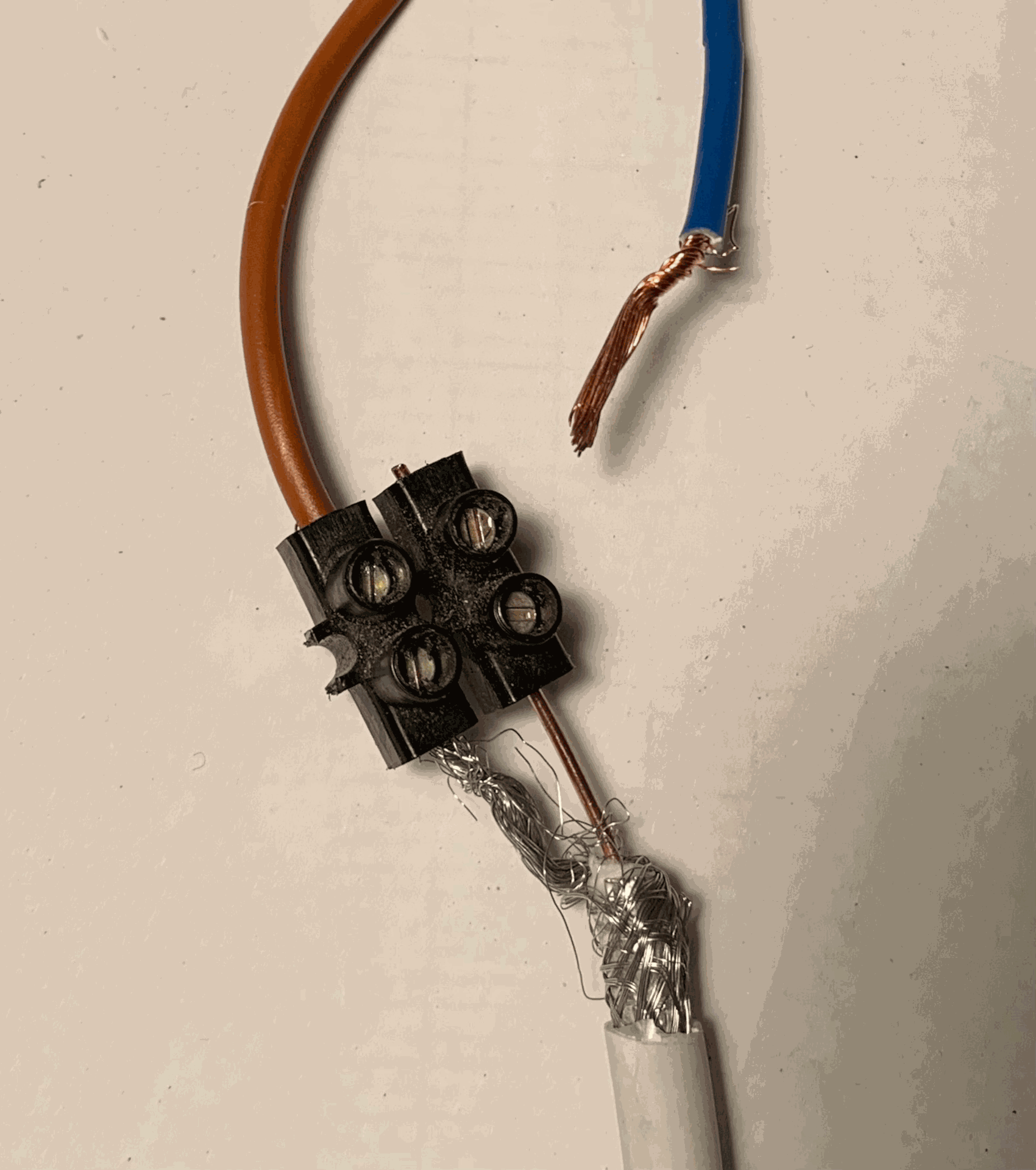

I. Prendre les deux câbles de cuivre, dénuder 1 à 2cm l’une de leur extrémité, faire de même avec le câble coaxial. Attention à ne pas retirer la maille du câble coaxial, mais de la préserver et la rouler ensemble. Introduire dans le domino (deux segments) d’un côté le câble coaxial dans un trou, et la maille dans l’autre ; puis de l’autre côté les câbles de cuivre. Assurez-vous de bien serrer les dominos pour que les câbles ne partent pas.

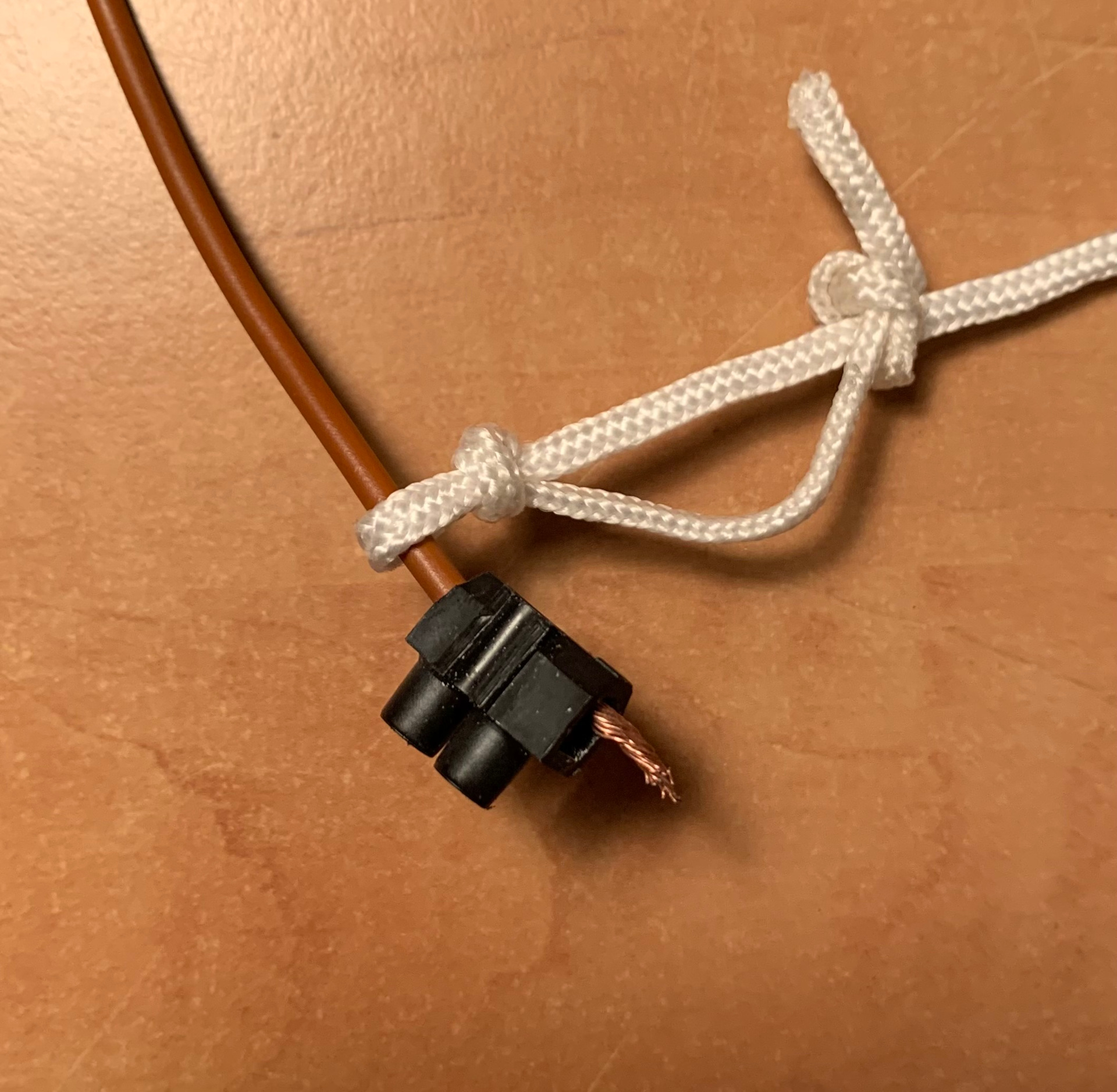

II. Dénuder l’autre extrémité des câbles de cuivre afin d’y mettre un domino, qui jouera un rôle d’isolant, et y ajouter de la drisse (sinon de la corde) qui vous permettra de tendre les câbles (plus les câbles seront tendus, plus ils pourront capter d’ondes et donc être efficace).

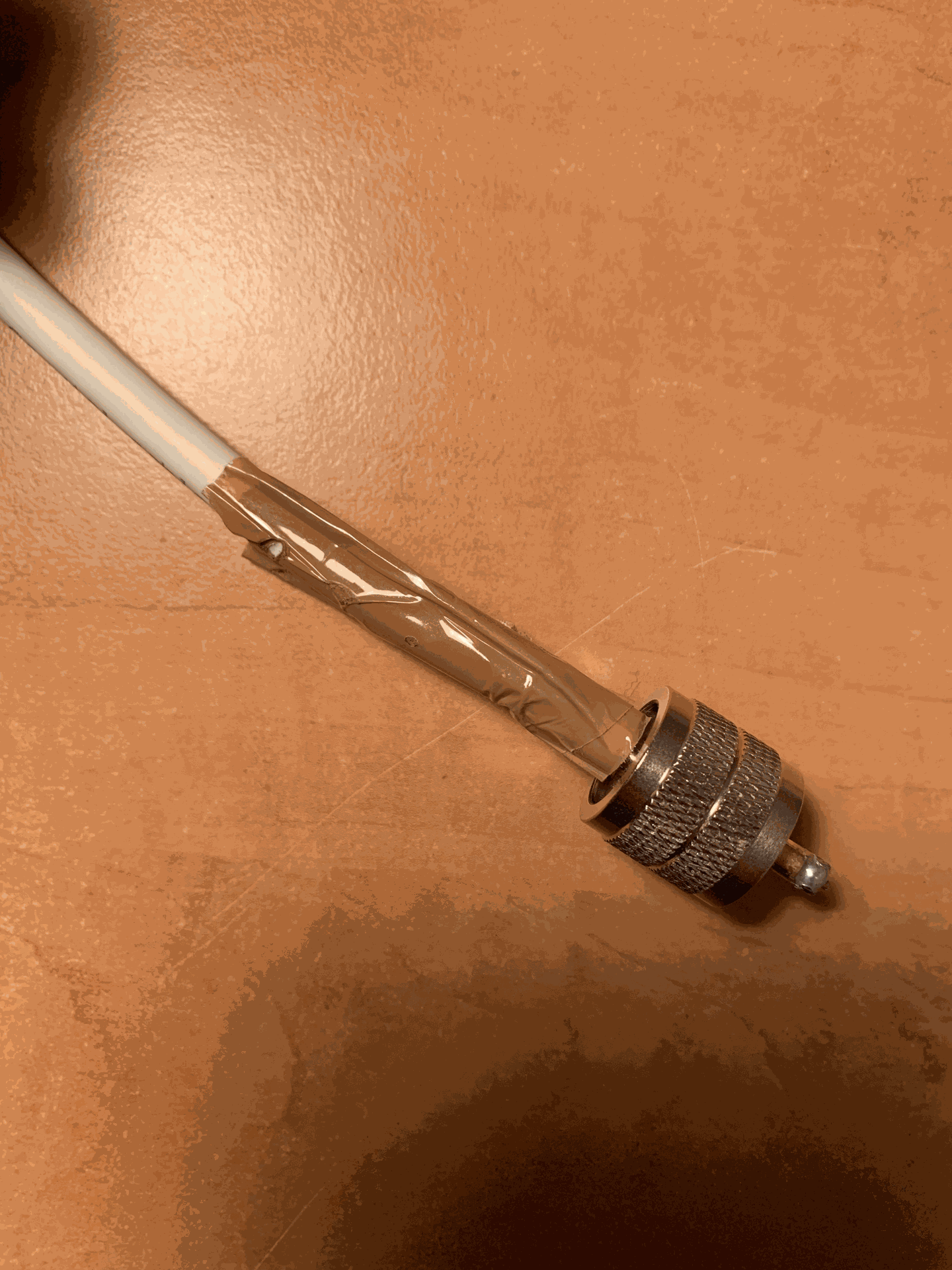

III. Souder l’autre extrémité du câble coaxial, à dénuder, avec la prise PL259, vous pouvez rajouter du chatterton pour qu’il y ait moins de jeu.
Félicitations, votre antenne est prête !

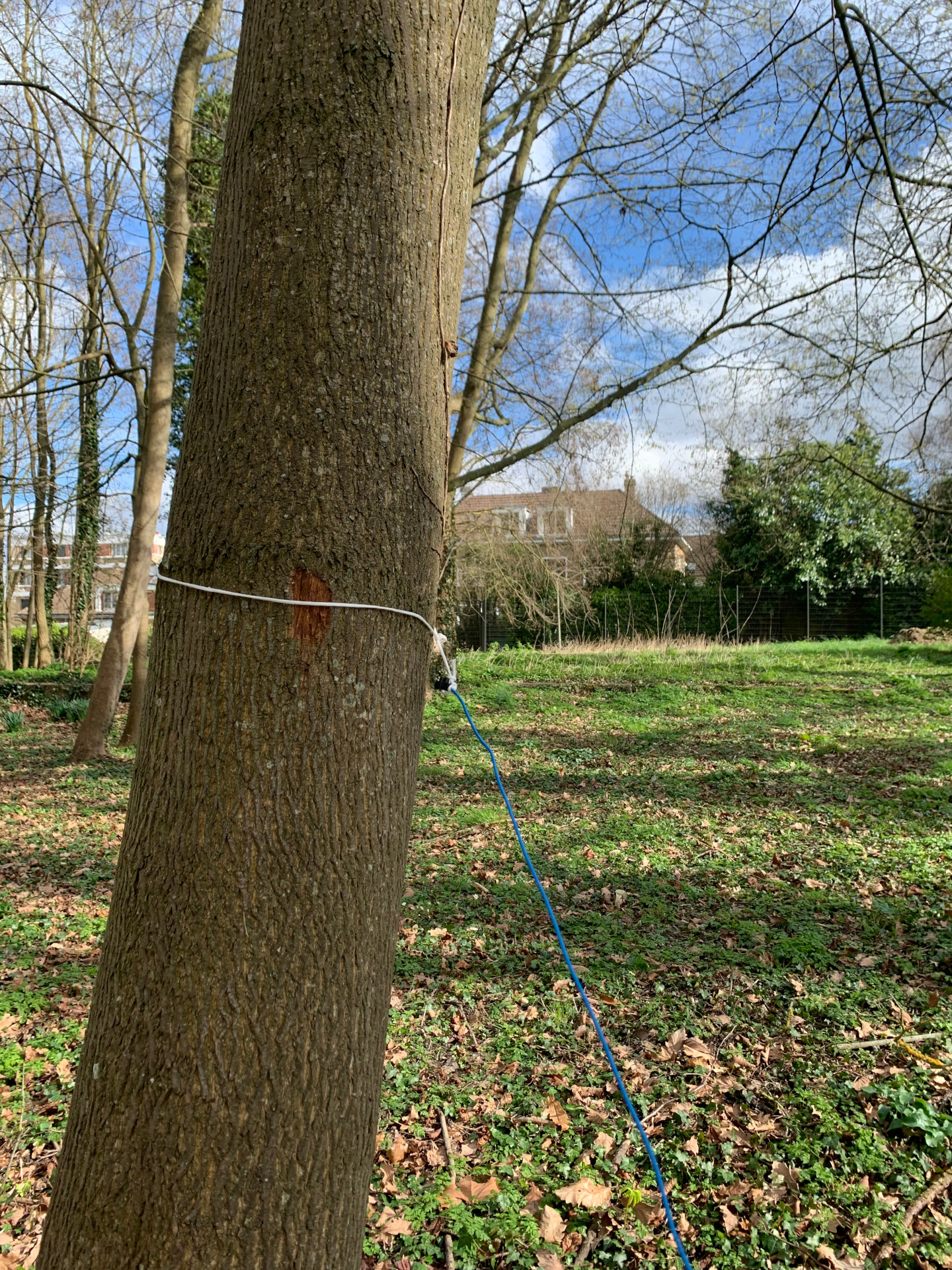

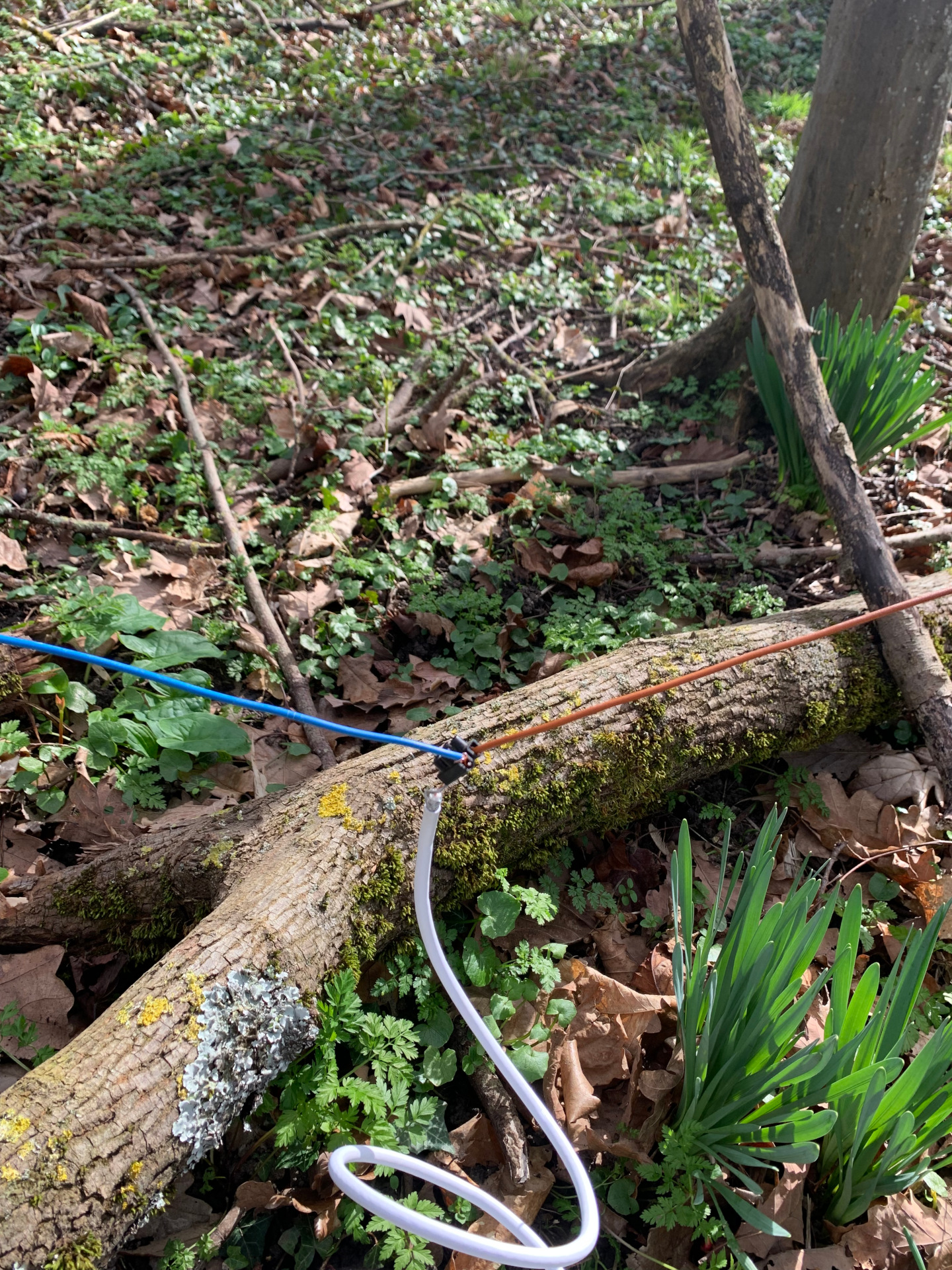

Maintenant, place au montage. Comme dit précédemment, vos câbles de cuivre doivent être tendus, et former un angle de 90°. Choisissez deux arbres espacés d’au moins 5m40 (2x2,70m, soit la taille de vos deux câbles de cuivre), et attachez vos câbles à l’aide des drisses attachées aux dominos.

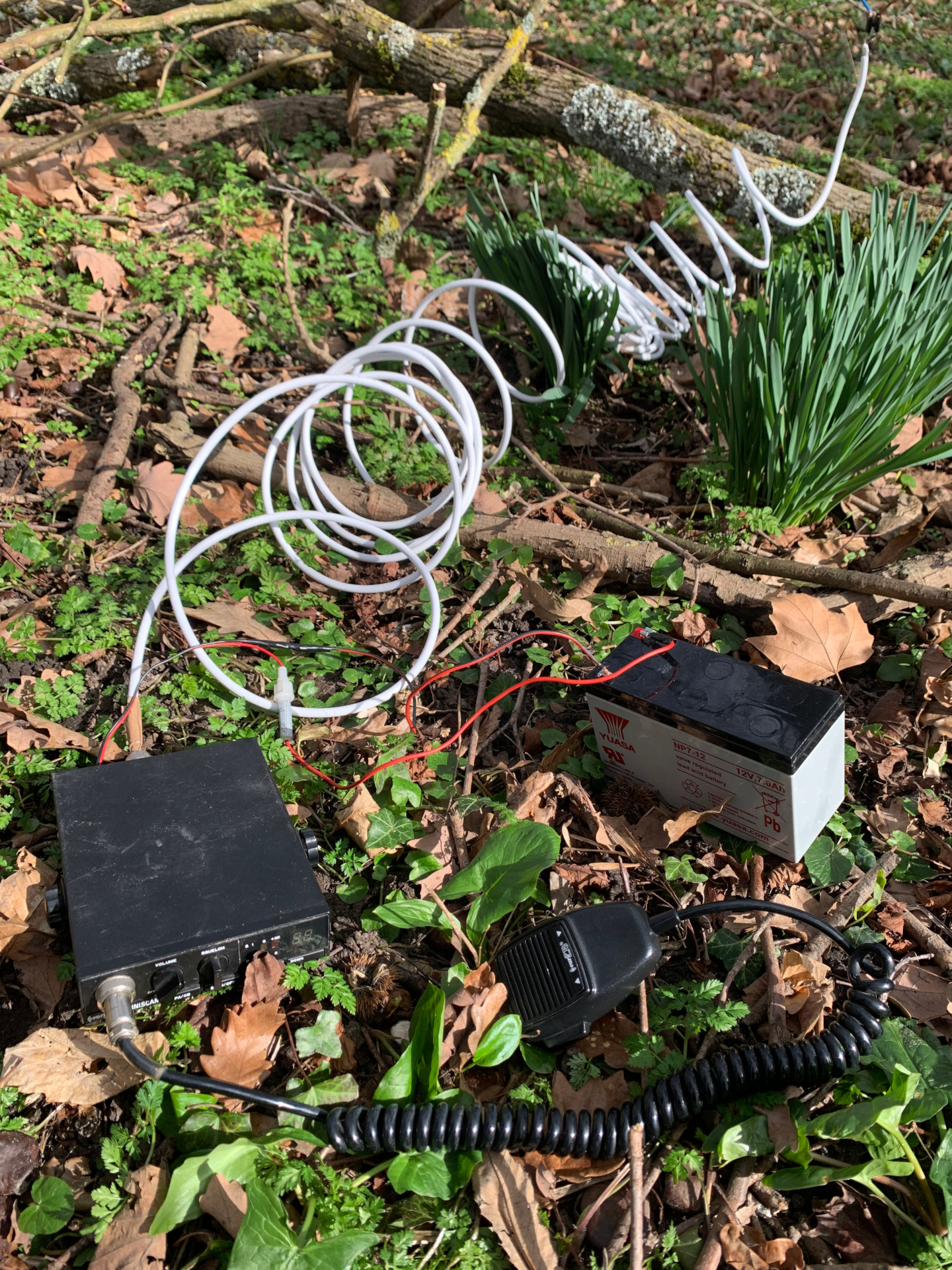

Vous n’avez plus qu’à allumer votre radio et le tour est joué !
Cette fabrication d’antenne s’inscrit dans un projet de Troupe, notre CT a décidé au début de l’année que chaque patrouille aurait sa propre radio, ainsi, nous allons pouvoir communiquer entre les coins de pat’ et le Kraal, via nos radios. Ce nouveau moyen de communication permet d’innover, et d’introduire de choses nouvelles, plus difficiles à mettre en place simplement au sifflet.
De plus, la fabrication de l’antenne m’a donné une idée pour notre défi Technique CIMES. Nous allons réaliser, pendant un camp de quatre jours, deux tours radios, sortes de miradors, en haut desquelles nous posterons nos antennes et nos radios afin de réaliser un grand jeu. Ce défi sera à double objectifs, tout d’abord, une partie froissartage, puis une partie transmissions, durant laquelle les scouts apprendront à utiliser les radios et à manier l’antenne.
Le Brevet Majeur Transmission :
Le Brevet Majeur Transmission est trop souvent mis de côté, on a souvent l’habitude de faire les BM Raid ou Sport, mais changeons un peu. Certes, le BM Transmission est assez compliqué à obtenir, notamment car les deux badges à passer (radiotechnicien et opérateur radio) sont particulièrement difficiles, mais pas impossible !
Je pense qu’il fait partie des BM les plus prenant, mais il n’en reste pas moins très intéressant à réaliser. Le BM Transmission demande une certaine maîtrise des radios et de savoir utiliser de nombreux langages (morse, alphabet international…). L’utilisation des radios peut donner un aspect totalement nouveau à la communication (pendant un camp par exemple), ensuite à vous d’inventer et d’innover !
Ceux qui souhaitent passer le BM Transmission peuvent donner un souffle neuf au poste d’action de messager, en l’initiant à l’utilisation des radios par exemple.
Pourquoi faire une antenne et utiliser une radio ?
L’imaginaire !
La radio peut facilement s’inscrire dans un imaginaire d’année post-XIXe siècle. La radio a été inventée en 1896 par l’Italien Marconi. La radio est à l’origine fabriquée pour transmettre des messages en morse, pourquoi ne pas le faire nous aussi !
Personnellement, notre thème d’année porte sur la Résistance, la radio était un moyen très efficace pour communiquer entre Londres et la France. De plus, fabriquer sa propre antenne permet de l’inscrire encore plus dans l’imaginaire !
Imaginez des Résistants, n’ayant que quelques câbles à disposition et une radio amochée. Construire l’antenne permet aussi de choisir la couleur des câbles, de choisir comment la disposer, afin qu’elle serve au mieux votre imaginaire.
Mais la radio peut être utilisée pour d’autres thème, la Guerre Froide, le Far West (en transformant sa radio en télégraphe), etc…
Melchior CP du Loup ; XIème Paris
